از صفر تا صد نصب شاسی و چراغ سیگنال: یک بار یاد بگیرید، برای همیشه حرفهای نصب کنید
خرید بهترین و گرانترین شاسی و چراغ سیگنال هم اگر درست نصب و سیمبندی نشود، نتیجۀ کار چیزی جز یک تابلو برق شلخته، غیرایمن و مستعد خرابی نخواهد بود. نصب تجهیزات فرمان، هنری است که هم نیازمند دقت فنی است و هم ظرافت و تمیزی کار. خوشبختانه، فرآیند نصب این قطعات بسیار سادهتر از آن چیزی است که فکر میکنید. در این راهنما، میخواهیم گامبهگام، روش صحیح نصب مکانیکی و سیمبندی الکتریکی شاسیها و چراغهای سیگنال را به شما آموزش دهیم و پرده از راز و رمزهای یک کار تمیز و حرفهای برداریم.
ابزارهای لازم
- دریل و گردبر یا پانچ دستی/هیدرولیک (سایز ۲۲ میلیمتر)
- پیچگوشتی دو سو و چهار سو (مناسب ترمینالهای قطعه)
- سیملختکن و سیم چین
- فازمتر (برای تست قطع برق)
- متر و ماژیک برای علامتگذاری
- سیم مناسب با سطح مقطع و رنگبندی استاندارد (آبی برای N، مشکی/قرمز برای فاز)
سوراخکاری و نصب مکانیکی

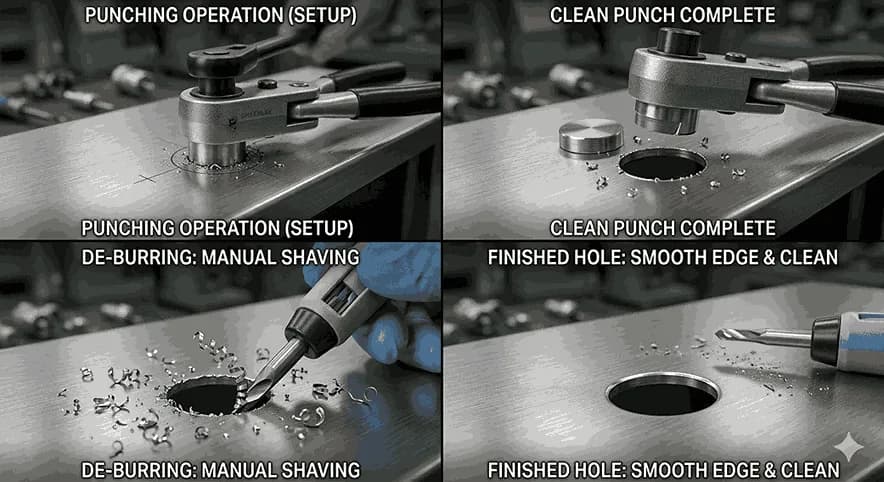

محل دقیق نصب هر قطعه را روی درب تابلو یا بدنه دستگاه با توجه به نقشۀ مهندسی و ارگونومی اپراتور مشخص کنید. از یک خطکش و تراز استفاده کنید تا قطعات در یک ردیف منظم قرار گیرند. سپس متناسب با قطر پایۀ قطعه، یک سوراخ ایجاد کنید. برای این کار میتوانید از گردبر (برای ورقهای نازک) یا پانچ دستی (برای ورقهای ضخیمتر و پلاستیک) استفاده کنید. قطر استاندارد سوراخ برای اکثر شاسیها و چراغهای سیگنال ۲۲ میلیمتر است. پس از سوراخکاری، پلیسههای اطراف سوراخ را با سوهان یا یک تیغ موکتبُری تمیز کنید تا پایۀ قطعه بهخوبی در آن بنشیند.
نصب مکانیکی قطعه روی تابلو
قبل از نصب، حتماً از خاموش بودن کامل برق تابلو اطمینان حاصل کنید. مهرۀ پلاستیکی یا فلزی همراه قطعه را باز کنید. حلقۀ لاستیکی آببندی (در صورت وجود) را روی پایه قرار دهید. سپس پایۀ قطعه را از پشت درب تابلو به داخل سوراخ هدایت کنید. از قسمت جلوی تابلو، مهره را روی پایه پیچ کنید و با دست یا آچار مخصوص (در مدلهای فلزی) محکم کنید. دقت کنید که قطعه باید کاملاً عمود بر سطح تابلو و بدون هیچگونه لق شدگی نصب شود. از سفتکاری بیش از حد که باعث ترک خوردن بدنه پلاستیکی میشود، خودداری کنید.
سیمبندی
پس از نصب مکانیکی، نوبت به سیمبندی میرسد. سیمها را به اندازۀ مناسب ببرید و سر آنها را با سیملختکن لخت کنید. برای اتصال محکم و استاندارد به ترمینالهای شاسی و چراغ سیگنال، حتماً از سرسیم (وایرشو) مناسب استفاده کنید.
چراغ سیگنال: معمولاً دو ترمینال دارد. یک ترمینال به فاز مدار فرمان و دیگری به نول (برای ولتاژ متناوب) یا به قطب منفی (برای ولتاژ مستقیم) متصل میشود. توجه حیاتی: ولتاژ تغذیۀ چراغ سیگنال باید دقیقاً با ولتاژ نوشته شده روی بدنه آن مطابقت داشته باشد.
شاسی استارت (NO): سیم فاز فرمان را به یکی از ترمینالها و سیم خروجی (که به بوبین کنتاکتور میرود) را به ترمینال دیگر وصل کنید.
شاسی استپ (NC): در حالت عادی، مسیر جریان فرمان از این شاسی عبور میکند. سیم ورودی را به یک ترمینال و خروجی را به ترمینال دیگر ببندید.
شاسی قارچی: مشابه شاسی استپ NC سیمبندی میشود
اشتباهات رایج
- نصب قطعات تحت ولتاژ (برق را قطع کنید!).
- استفاده از سرسیم نامناسب یا نبستن آن (اتصال شل و خطر اتصالی).
- عدم رعایت استاندارد رنگ سیمها (سیمبندی گیجکننده و خطرناک).
- سفتکاری بیش از حد و ترک خوردن بدنه پلاستیکی قطعه.
- استفاده از چراغ با ولتاژ اشتباه (سوختن فوری لامپ).
