از تئوری تا عمل: راهنمای جامع و اصولی نصب همۀ انواع شینه
همانطور که یک رانندۀ حرفهای باید به خوبی با جعبهدنده و پدالها آشنا باشد، یک برقکار ماهر هم باید فوتوفن نصب شینه را بداند. نصب شینه در نگاه اول شاید بسیار ساده به نظر برسد، اما ناآگاهی از چند نکتۀ ریز اما حیاتی میتواند نتیجۀ کار را از یک شاهکار مهندسی به یک فاجعۀ الکتریکی تبدیل کند. اتصال شل، لبپریدگی کابل، فراموش کردن کلاهک انتهایی و عدم محاسبۀ صحیح گشتاور، همگی از اشتباهاتی هستند که میتوانند منجر به گرمای موضعی، ذوب شدن عایق و در نهایت آتشسوزی شوند. در این راهنما، میخواهیم گامبهگام، روش صحیح و ایمن نصب انواع شینه را به شما آموزش دهیم.
گام اول: ایمنی را اولویت قرار دهید
پیش از هرگونه دستزدن به داخل تابلو برق، برق ورودی اصلی را کاملاً قطع کنید. فقط خاموش کردن کلید اصلی کافی نیست؛ باید از قطع بودن برق در بالادست کلید اصلی نیز با یک فازمتر یا مولتیمتر مطمئن شوید. در صورت کار بر روی تابلوهای صنعتی، حتماً از لوازم ایمنی فردی شامل دستکش عایق و عینک ایمنی استفاده کنید.
گام دوم: انتخاب و آمادهسازی شینه
شینه باید از نظر تعداد پل، جریان نامی و نوع (فاز یا نول) با مدار کاملاً همخوانی داشته باشد. شینه را از بستهبندی خارج کرده و سلامت ظاهری آن (نبود شکستگی، خمشدگی یا زنگزدگی) را بررسی کنید.
گام سوم: نصب فیزیکی و سفتکاری
برای شینههای شانهای و فانتزی، مراحل زیر را دنبال کنید:
- آمادهسازی کلیدها: مطمئن شوید پیچ ترمینالهای ورودی کلیدهای مینیاتوری کاملاً باز هستند.

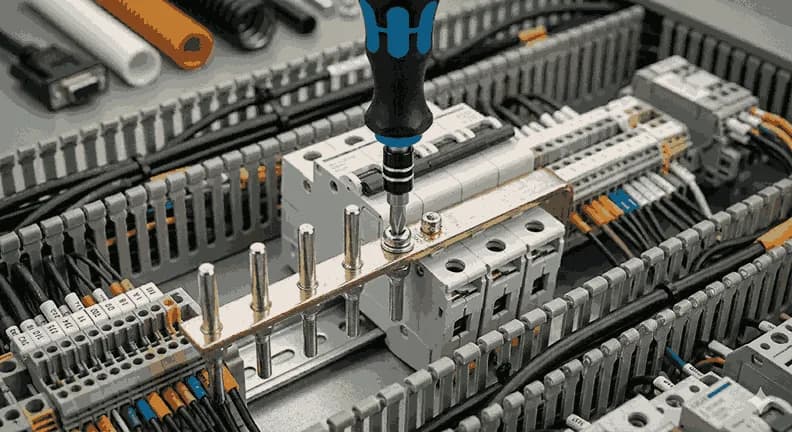

- جاگذاری شینه: شینه را بهگونهای تراز کنید که پینهای آن دقیقاً در مقابل ترمینالهای کلیدها قرار گیرند. سپس شینه را به طور یکنواخت و همزمان به سمت پایین فشار دهید تا پینها به داخل ترمینالها وارد شوند.
- سفت کردن پیچها (گشتاور طلایی): این مهمترین مرحله است. پیچ ترمینالها را به صورت دستی و با یک پیچگوشتی مناسب، محکم ببندید. از سفت کردن بیش از حد که باعث هرز شدن پیچ یا لهشدگی پین شینه میشود، اکیداً خودداری کنید. از سفت کردن کم که باعث اتصال شل و گرمای موضعی میشود نیز بپرهیزید. یک سفتکاری استاندارد باید «محکم اما نه شلاقی» باشد.
گام چهارم: نصب کلاهکهای عایق انتهایی (امنیت را کامل کنید!)
پس از نصب شینه، انتهای آزاد آن که در تماس با بدنه یا دیگر قطعات است، باید با کلاهکهای پلاستیکی مخصوص که همراه شینه عرضه میشود، پوشانده شود. این کار ساده از برقگرفتگیهای اتفاقی و اتصال کوتاههای ناخواسته جلوگیری میکند.
گام پنجم: سیمبندی ورودی شینه
حال نوبت به اتصال کابل تغذیه به ابتدای شینه میرسد. برای این کار حتماً از سرسیم (وایرشو) مناسب با سطح مقطع کابل استفاده کنید. کابل ورودی را از سرسیم رد کرده، با انبر پرس محکم کنید و سپس آن را زیر پیچ ترمینال ورودی شینه ببندید. دقت کنید که هیچ رشتۀ مسی لختی بیرون از ترمینال نماند.
گام ششم: بازرسی نهایی و تست
پس از اتمام کار، یک بار دیگر تمام اتصالات را چک کنید. پیچها را با پیچگوشتی تکتک یک دور دیگر بررسی کنید تا از محکم بودن همۀ آنها مطمئن شوید. سپس میتوانید برق را وصل کرده و با یک مولتیمتر، ولتاژ خروجی کلیدها را تست کنید.
اشتباهات رایج و بسیار خطرناک که باید از آنها دوری کنید
- کار بر روی تابلو برقدار (خطر برقگرفتگی شدید).
- فراموش کردن کلاهکهای انتهایی شینه (خطر اتصال کوتاه).
- سفتکاری بیش از حد پیچ ترمینال (شکستن پیچ یا لهشدن پین).
- استفاده از شینه با جریان نامی کمتر از جریان مدار (خطر آتشسوزی).
- نبستن سرسیم (وایرشو) برای کابل تغذیه ورودی (اتصال شل و گرمازا).
- وصل کردن همزمان یک کلید به دو فاز مختلف از طریق شینه (اتصال کوتاه فاحش).
حالا شما آمادهاید که یک تابلوی برق تمیز، ایمن و کاملاً حرفهای را سیمبندی کنید. برای خرید انواع شینههای باکیفیت، کلاهکهای عایق و دیگر تجهیزات جانبی، از خرید شینه با کیفیت عالی بهره مند شوید و پروژۀ خود را با اطمینان کامل پیش ببرید.
