راهنمای جامع خرید کابلشو؛ از انتخاب هوشمندانه تا اتصالی بینقص و استاندارد
در دنیای برق صنعتی و ساختمانی، برقراری یک اتصال ایمن، پایدار و کمافت میان هادیهای پرتوان و تجهیزات، یک ضرورت مطلق است. تصور کنید یک کابل مسی یا آلومینیومی با سطح مقطع بالا را میخواهید به شینۀ ورودی یک تابلو برق متصل کنید. اگر رشتههای افشان این کابل را مستقیماً زیر پیچ ترمینال ببندید، با چه فاجعهای روبرو خواهید شد؟ لهشدگی و قطع شدن تدریجی رشتهها، افزایش مقاومت تماسی، تولید گرمای شدید، جرقه، خوردگی و در نهایت، آتشسوزی تابلو برق. اینجاست که یک قطعۀ ساده اما حیاتی به نام «کابلشو» به میدان میآید. کابلشوها، رابطهای استانداردی هستند که به سر هادی پرس میشوند و یک سطح تماس ایدهآل، یکپارچه و ایمن را برای اتصال به ترمینالها، شینهها و کلیدها فراهم میکنند. انتخاب یک کابلشوی مناسب، فراتر از یک خرید ساده، یک تصمیم مهندسی برای تضمین ایمنی و طول عمر سیستم است. در این راهنما میخواهیم با نگاهی عمیق، هر آنچه را که برای خرید آگاهانه انواع کابلشو نیاز دارید، بررسی کنیم. برای مشاهدۀ آخرین قیمتها میتوانید از محصولات کابلشو فروشگاه KEF دیدن کنید.
کابلشو دقیقاً چیست و چرا ضرورت دارد؟
کابلشو (Cable Lug) یک قطعۀ فلزی رساناست که از یک سمت، یک لولۀ توخالی (بشکه) برای ورود هادی کابل و از سمت دیگر، یک زبانه با یک سوراخ برای اتصال به پیچ ترمینال یا شینه دارد. جنس بدنه معمولاً از مس، آلومینیوم یا ترکیبی از این دو (بیمتال) ساخته میشود و در بسیاری از موارد با لایهای از قلع (Tin-Plated) اندود میشود تا در برابر خوردگی مقاوم گردد. کابلشوها سه وظیفۀ اصلی بر عهده دارند: اول، «تجمیع رشتههای افشان» هادی و تبدیل آنها به یک تودۀ فلزی یکپارچه که زیر فشار پیچ له نمیشود. دوم، «ایجاد یک سطح تماس بزرگ و استاندارد» با ترمینال که مقاومت الکتریکی را به حداقل میرساند. و سوم، «محافظت مکانیکی» از هادی در محل اتصال. بدون کابلشو، اتصال هادیهای افشان به تجهیزات عملاً غیرایمن و غیرحرفهای است

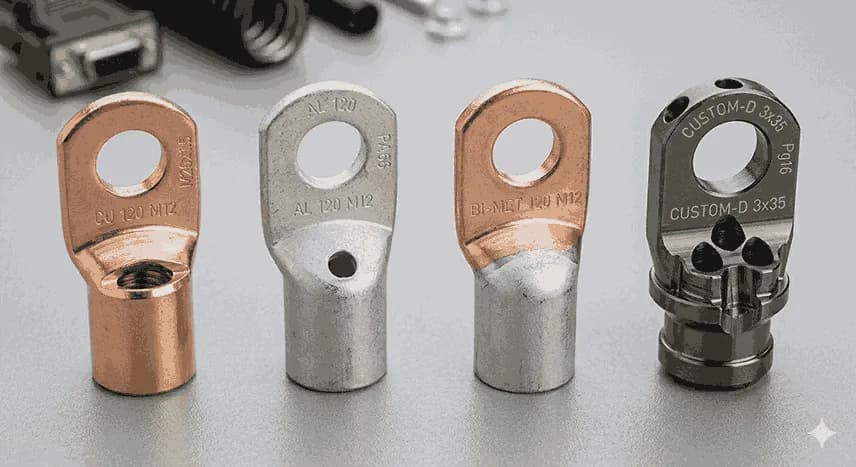

انواع کابلشو بر اساس جنس
دنیای کابلشوها بر اساس جنس هادی مورد نظر، به چند دستۀ اصلی تقسیم میشود. انتخاب نادرست جنس میتواند منجر به خوردگی گالوانیک و تخریب سریع اتصال شود.
کابلشو مسی
کابلشوهای مسی، رایجترین و پرکاربردترین نوع در بازار هستند. این کابلشوها از مس با خلوص بالا (معمولاً ۹۹.۹٪) ساخته میشوند و برای اتصال کابلهای مسی به شینهها و ترمینالهای مسی طراحی شدهاند. بسیاری از مدلها با یک لایه قلع اندود میشوند (کابلشو مسی قلعاندود) تا مقاومت در برابر اکسیداسیون و خوردگی افزایش یابد. مزیت اصلی آنها رسانایی الکتریکی فوقالعاده (تقریباً ۱۰۰٪ IACS)، انعطافپذیری خوب و قیمت مناسب است. کاربرد اصلی آنها در تابلوهای برق، کلیدهای اتوماتیک، کنتاکتورها و هر جایی است که کابل مسی به کار رفته باشد.
کابلشو آلومینیومی
کابلشوهای آلومینیومی برای اتصال کابلهای آلومینیومی به شینهها و تجهیزات آلومینیومی به کار میروند. آنها از آلیاژ آلومینیوم با خلوص بالا ساخته شدهاند و به دلیل وزن کم و قیمت پایینتر نسبت به مس، در شبکههای توزیع هوایی و پروژههای بزرگ اقتصادی بسیار محبوب هستند. یک نکتۀ حیاتی: به دلیل تفاوت در ضریب انبساط حرارتی و تمایل آلومینیوم به اکسید شدن سریع، هرگز نباید از کابلشو آلومینیومی برای کابل مسی استفاده شود (و بالعکس)، مگر اینکه از یک لایۀ واسط (بیمتال) استفاده کنید.
کابلشو بیمتال و فول بیمتال
وقتی یک کابل آلومینیومی باید به یک شینۀ مسی متصل شود، یک چالش بزرگ به نام «خوردگی گالوانیک» پیش میآید. تماس مستقیم مس و آلومینیوم در حضور رطوبت، یک پیل الکتروشیمیایی ایجاد کرده و باعث خوردگی سریع آلومینیوم میشود. کابلشو بیمتال برای حل این مشکل طراحی شده است. این کابلشوها از دو بخش تشکیل شدهاند: بشکۀ آلومینیومی (که به کابل آلومینیومی پرس میشود) و زبانه یا سر مسی (که به شینۀ مسی پیچ میشود). این دو بخش با استفاده از تکنولوژی جوشکاری اصطکاکی به هم متصل میشوند و یک سد غیرقابل نفوذ در برابر نفوذ رطوبت و الکترولیت ایجاد میکنند. کابلشوهای بیمتال برای اتصال کابلهای آلومینیومی به تابلو برقهای مسی، یک انتخاب ضروری و هوشمندانه هستند
بر خلاف کابلشو بیمتال معمولی که فقط محل اتصال دو فلز متفاوت است، در کابلشو فول بیمتال، کل بدنه از جنس بیمتال (آلیاژ مس-آلومینیوم) ساخته شده است. این نوع کابلشوها مقاومت بسیار بالایی در برابر خوردگی گالوانیک دارند و برای محیطهای با رطوبت بالا، مناطق ساحلی و صنایع پتروشیمی که پایپینگ و تجهیزات در معرض عوامل خورنده هستند، گزینۀ ایدهآلی محسوب میشوند.
کابلشو سفارشی
گاهی اوقات، پروژههای خاص نیازمند کابلشوهایی با ابعاد، شکل زبانه، سایز سوراخ یا حتی جنس غیراستاندارد هستند. مثلاً ممکن است نیاز به یک کابلشو مسی با زبانه خمیده ۹۰ درجه، سوراخهای چندگانه، یا طول بشکۀ بیشتر داشته باشید. کابلشوهای سفارشی با توجه به نقشه و نیاز مشتری، توسط تولیدکنندگان تخصصی ساخته میشوند
۶ نکتۀ طلایی قبل از خرید کابلشو
برای یک خرید حرفهای، این شش فاکتور را به ترتیب بررسی کنید:
گام اول: جنس کابلشو را با جنس هادی کابل و شینه تطبیق دهید
کابل مسی به کابلشو مسی، کابل آلومینیومی به کابلشو آلومینیومی، و برای اتصال کابل آلومینیوم به شینۀ مس، حتماً از کابلشو بیمتال استفاده کنید. این یک قانون آهنین است.
گام دوم: سایز کابلشو را بر اساس سطح مقطع هادی انتخاب کنید
هر کابلشو برای یک بازۀ مشخص از سطح مقطع کابل (بر حسب میلیمتر مربع) طراحی شده است. این عدد معمولاً روی بدنه کابلشو حک میشود. علاوه بر این، عدد دیگری نیز وجود دارد که قطر پیچ اتصال (بر حسب میلیمتر) را نشان میدهد. مثلاً کابلشوی 70-12 یعنی برای کابل ۷۰ میلیمتر مربع و پیچ ۱۲ میلیمتر.
گام سوم: نوع اتصال (پرسی یا پیچی) را مشخص کنید
کابلشوهای «پرسی» استانداردترین نوع هستند که با دستگاه پرس هیدرولیک یا دستی روی هادی پرس میشوند و یک اتصال دائمی و بسیار ایمن ایجاد میکنند. در مقابل، کابلشوهای «پیچی» دارای یک یا چند پیچ روی بدنه هستند که با سفت کردن آنها، هادی داخل کابلشو محکم میشود. نوع پیچی برای کارهای موقت و تعمیرات سریع مناسب است.
گام چهارم: به استانداردهای حکشده روی بدنه دقت کنید
یک کابلشوی استاندارد باید دارای علائم حکشده شامل سطح مقطع کابل، قطر پیچ، و علامت استاندارد (مانند ISO یا DIN) باشد. همچنین، کیفیت آبکاری قلع باید یکنواخت و براق باشد. هرگونه پوستهپوسته شدن یا رنگپریدگی نشانۀ کیفیت پایین است.
گام پنجم: زاویه و شکل زبانه را متناسب با فضای نصب انتخاب کنید
زبانه کابلشو ممکن است صاف، خمیده ۴۵ درجه یا خمیده ۹۰ درجه باشد. انتخاب زاویه مناسب، از خمشدگی اجباری کابل و آسیب به هادی جلوگیری میکند.
گام ششم: شرایط محیطی را فراموش نکنید
برای محیطهای مرطوب و خورنده، حتماً از کابلشوهای قلعاندود با پوشش کامل استفاده کنید. برای محیطهای با دمای بالا، کابلشوهای مخصوص با روکش نقره یا نیکل گزینههای بهتری هستند.
جمعبندی
کابلشوها شاید در نگاه اول قطعات سادهای به نظر برسند، اما انتخاب و نصب درست آنها، تضمینکنندۀ ایمنی و دوام کل سیستم الکتریکی است. برای خرید انواع کابلشوهای استاندارد و باکیفیت، میتوانید به فروشگاه تخصصی KEFمراجعه کرده و با مشاورۀ رایگان، بهترین انتخاب را داشته باشید.
