راهنمای جامع خرید شینه (مینیاتوری، فانتزی و مسی)؛ از انتخاب هوشمندانه تا تقسیم بینقص جریان
در قلب هر تابلو برق، بعد از کلید اصلی، معمای بزرگ «تقسیم برق» خودنمایی میکند. چطور میتوان جریان ورودی را به شکلی ایمن، منظم و استاندارد بین چندین کلید مینیاتوری و محافظ جان تقسیم کرد؟ سیمکشی معمولی در این بخش نه تنها بسیار شلخته و نامرتب خواهد بود، بلکه ریسک اتصال شل، گرم شدن بیش از حد، و حتی آتشسوزی را به شدت افزایش میدهد. پاسخ حرفهایها به این چالش، یک قطعۀ ساده اما بسیار حیاتی به نام «شینه» است. شینهها نوارها یا میلههای رسانایی هستند که با کمترین مقاومت و افت ولتاژ، جریان برق را به طور یکسان و ایمن میان چند مسیر خروجی تقسیم میکنند. این قطعه، ستون فقرات نظم و ایمنی در بخش توزیع برق ساختمان و صنعت است. در این راهنما میخواهیم با نگاهی عمیق و تخصصی، تمام آنچه را که برای خرید آگاهانه انواع شینه نیاز دارید، بررسی کنیم. برای مشاهدۀ انواع محصولات و قیمتهای بهروز میتوانید از محصولات شینه فروشگاه KEF دیدن کنید.
شینه دقیقاً چیست و چرا سیمکشی معمولی جواب نمیدهد؟
شینه در زبان ساده، یک قطعۀ رسانای یکپارچه (معمولاً از مس یا آلیاژ برنج) است که به جای چندین تکه سیم جداگانه، برای توزیع جریان برق از یک منبع به چند مقصد استفاده میشود. جنس مسی یا برنجی با خلوص بالا، سطح مقطع دقیق و حسابشده، و ساختار یکپارچه شینه باعث میشود که مقاومت الکتریکی آن در برابر عبور جریان بسیار پایین باشد. این یعنی افت ولتاژ ناچیز، تولید گرمای بسیار کم و توزیع یکنواخت جریان بین همۀ مصرفکنندهها. از سوی دیگر، نصب شینهها بسیار سریعتر و تمیزتر از سیمبندی جداگانه است و از نظر بصری نیز ظاهری بسیار حرفهای و منظم به داخل تابلو برق میبخشد. به طور خلاصه، شینهها سه مزیت اصلی دارند: ایمنی الکتریکی بالاتر، نظم بصری چشمگیر و سرعت نصب فوقالعاده.

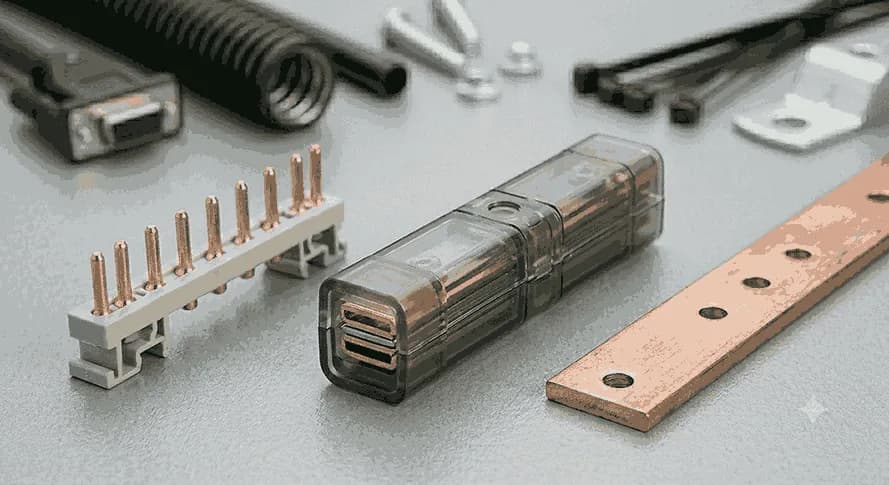

بررسی تخصصی انواع شینههای رایج در بازار
دنیای شینهها با توجه به نوع کاربرد و سطح جریان، به چند دستۀ اصلی تقسیم میشود. شناخت این دستهبندیها پیشنیاز اصلی خرید درست است.
۱. شینه مینیاتوری (شانهای)
شینه مینیاتوری که در بازار به آن «شینه شانهای» یا «شانه فیوز مینیاتوری» هم میگویند، رایجترین نوع شینه در تابلو برقهای خانگی، تجاری و صنعتی کوچک است. این شینهها یک نوار مسی باریک و بلند هستند که روی آن چندین پین یا شاخۀ برجسته با فاصلۀ استاندارد تعبیه شده است. این پینها دقیقاً در ترمینال ورودی کلیدهای مینیاتوری (MCB) و محافظهای جان (RCD/RCBO) قرار میگیرند. مزیت بزرگ این شینهها، نصب فوقالعاده سریع و تمیز آنهاست. شما به جای اینکه برای هر کلید یک سیم جداگانه از ورودی اصلی بیاورید، یک عدد شینۀ شانهای را روی ردیف کلیدها نصب میکنید و تغذیۀ همۀ آنها با یک اتصال ساده به شینه برقرار میشود.
۲. شینه فانتزی
شینه فانتزی، نسل جدید و پیشرفتهتر شینههای مینیاتوری است. تفاوت اصلی آن در طراحی پینهای آن است. پینهای شینه فانتزی (که معمولاً از جنس برنج با روکش قلع هستند) قابلیت جابجایی و تغییر موقعیت دارند. این یعنی شما میتوانید فاصله بین پینها را متناسب با چیدمان کلیدهای داخل تابلو تنظیم کنید. همچنین، طراحی این شینهها به گونهای است که سطح تماس بهتری با ترمینال کلید ایجاد میکنند و برای جریانهای بالاتر مناسبتر هستند. شینههای فانتزی در رنگهای مختلف نیز عرضه میشوند.
۳. شینه مسی
وقتی پای جریانهای بسیار بالا (چند صد تا چند هزار آمپر) در میان باشد، دیگر شینههای مینیاتوری و فانتزی پاسخگو نیستند. اینجا است که شینههای مسی وارد میدان میشوند. این شینهها میلهها یا تسمههای مسی تخت و ضخیمی هستند که برای انتقال و توزیع جریانهای سنگین در تابلوهای برق صنعتی، پستهای توزیع و خطوط تغذیه اصلی استفاده میشوند. این شینهها معمولاً به صورت سفارشی برش خورده، سوراخکاری و خمکاری میشوند و سپس بر روی مقرّههای مخصوص نصب میگردند. جنس مس به کار رفته در این شینهها از خلوص بسیار بالایی برخوردار است تا کمترین مقاومت و گرمای ممکن را ایجاد کند.
۶ نکتۀ طلایی که قبل از خرید شینه باید بدانید
گام اول: انتخاب بر اساس جریان
برای تابلو برقهای خانگی و تجاری با جریان مصرفی زیر ۱۲۵ آمپر، شینههای مینیاتوری یا فانتزی بهترین انتخاب هستند. برای جریانهای بالاتر (تابلوهای صنعتی و پستهای برق)، استفاده از شینه مسی الزامی است.
گام دوم: تعداد پل
شینههای مینیاتوری و فانتزی با تعداد پلهای مختلف (مثلاً ۲، ۴، ۶، ۸، ۱۲ و ۱۶ پل) عرضه میشوند. قبل از خرید، تعداد دقیق کلیدهایی که قرار است از این شینه تغذیه شوند را بشمارید و یک شینه با همان تعداد پل یا کمی بیشتر تهیه کنید.
گام سوم: به فاصلۀ استاندارد پینها (گام) دقت کنید
فاصلۀ بین پینهای شینۀ شانهای معمولاً ۱۷.۸ میلیمتر است که با عرض یک کلید مینیاتوری تکپل استاندارد مطابقت دارد. اما در برخی مدلهای فانتزی، فاصله پینها قابل تنظیم است.
گام چهارم: سطح مقطع و جریان نامی را جدی بگیرید
هر شینه برای یک حداکثر جریان نامی مشخص طراحی شده است. این عدد حتماً روی بستهبندی یا بدنه شینه درج میشود. استفاده از شینه با جریان نامی پایینتر از جریان مصرفی مدار، خطر گرم شدن بیش از حد، ذوب شدن عایق و آتشسوزی را به دنبال دارد.
گام پنجم: جنس هادی (مس یا برنج) را بررسی کنید
شینههای باکیفیت از مس یا برنج با خلوص بالا ساخته میشوند. برای شینههای شانهای و فانتزی، برنج گزینۀ رایجتری است. شینههای مسی (با رنگ قرمز) برای جریانهای بالا استفاده میشوند.
گام ششم: کلاهک و پوشش عایق
انتهای شینههای شانهای و فانتزی که در معرض تماس هستند، باید حتماً با کلاهکهای عایق مخصوص پوشانده شوند تا از برقگرفتگی و اتصال کوتاه جلوگیری شود.
جمعبندی نهایی
شاید شینهها در مقایسه با دیگر قطعات تابلو برق ساده به نظر برسند، اما نقش آنها در ایمنی، نظم و عملکرد بینقص سیستم توزیع برق بیبدیل است. انتخاب یک شینۀ استاندارد و مناسب، سرمایهگذاری بر روی آرامش خاطر و طول عمر سیستم برق ساختمان شماست. فروشگاه KEFبا ارائه انواع شینههای باکیفیت و استاندارد، شما را در خریدی مطمئن و هوشمندانه همراهی میکند. برای مشاهدۀ محصولات و ثبت سفارش، از خرید شینه با قیمت مناسب و کیفیت عالی بهره مند شوید.
