سپاه اتصالات: شیرجهای عمیق در دنیای تخصصی انواع کابلشو
در تابلوهای برق صنعتی، پستهای توزیع و حتی سیمکشی ساختمانهای مدرن، یک قطعۀ کوچک اما حیاتی وظیفۀ خطیر «تضمین اتصال» را بر عهده دارد: کابلشو. اما آیا همۀ کابلشوها شبیه هم هستند و میتوان آنها را به جای یکدیگر به کار برد؟ این تصور نادرست میتواند به قیمت خرابی تجهیزات و آتشسوزی تمام شود. هر نوع کابلشو، داستان و فلسفۀ وجودی خود را دارد. در این مقاله میخواهیم سفری تخصصی به دنیای کابلشوها داشته باشیم و ببینیم چرا یک کابلشوی بیمتال نمیتواند جای یک کابلشوی مسی ساده بنشیند و اصولاً هر کدام برای چه نبردی طراحی شدهاند.
کابلشو مسی
کابلشوهای مسی از مس با خلوص بالا (معمولاً ۹۹.۹٪) ساخته میشوند. این نوع کابلشو برای اتصال کابلهای مسی به شینهها، کلیدها و ترمینالهای مسی طراحی شده و بیشترین کاربرد را در تابلوهای برق صنعتی و ساختمانی دارد. دو نوع اصلی از آن در بازار موجود است: کابلشو مسی بدون روکش که رنگ مسی-قهوهای دارد و کابلشو مسی قلعاندود که سطحی نقرهایرنگ دارد. روکش قلع به این دلیل اضافه میشود که مس خالص به سرعت با اکسیژن هوا ترکیب شده و یک لایۀ اکسید مس روی سطح آن تشکیل میشود که مقاومت تماسی را بالا میبرد. قلعاندود کردن، سدی در برابر این اکسیداسیون ایجاد میکند. مزیت اصلی این کابلشوها رسانایی الکتریکی فوقالعاده (تقریباً ۱۰۰٪ IACS)، انعطافپذیری خوب و قیمت مناسب است.
کابلشو آلومینیومی
کابلشوهای آلومینیومی از آلیاژ آلومینیوم با خلوص بالا ساخته میشوند و برای اتصال کابلهای آلومینیومی به کار میروند. آلومینیوم نسبت به مس چگالی بسیار کمتری دارد (حدود یکسوم)، بنابراین این کابلشوها وزن بسیار سبکتری داشته و برای نصب در شبکههای هوایی که وزن اهمیت دارد، مناسب هستند. از نظر قیمت نیز به طور قابل توجهی ارزانتر از مس هستند. اما یک نکتۀ حیاتی دربارۀ آنها وجود دارد: آلومینیوم در مجاورت هوا به سرعت یک لایۀ اکسید آلومینیوم با مقاومت الکتریکی بالا تشکیل میدهد. به همین دلیل، پیش از نصب این کابلشوها، باید هادی را با یک برس مخصوص تمیز کرده و بلافاصله از گریس ضد اکسیداسیون (پنتوکساید) استفاده کرد. هرگز کابل مسی را با کابلشوی آلومینیومی پرس نکنید، چرا که خوردگی گالوانیک به سرعت اتصال را تخریب میکند
کابلشو بیمتال و فول بیمتال
در بسیاری از پروژهها، کابلکشی اصلی با هادیهای آلومینیومی (به دلیل قیمت پایینتر و وزن کمتر) انجام میشود، اما شینهها و تجهیزات داخل تابلو برق مسی هستند. اینجاست که یک چالش بزرگ به نام «خوردگی گالوانیک» رخ مینماید. اگر یک کابل آلومینیومی مستقیماً با یک کابلشوی مسی پرس شود یا به یک شینۀ مسی پیچ گردد، در حضور رطوبت، یک پیل الکتروشیمیایی تشکیل شده و آلومینیوم (به عنوان فلز ضعیفتر) شروع به خورده شدن میکند. کابلشو بیمتال برای حل این مشکل مهندسی شده است. بشکۀ این کابلشو از آلومینیوم (برای اتصال به کابل آلومینیومی) و زبانه یا سر آن از مس (برای اتصال به شینۀ مسی) ساخته شده است. این دو بخش با تکنولوژی «جوشکاری اصطکاکی» (Friction Welding) به هم متصل میشوند که یک پیوند مولکولی دائمی و نفوذناپذیر ایجاد کرده و مانع از نفوذ الکترولیت به محل اتصال دو فلز میشود

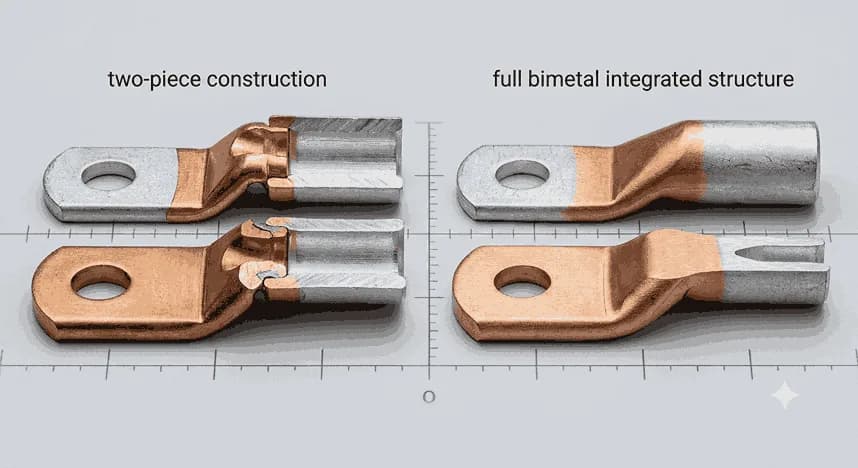

بر خلاف کابلشو بیمتال معمولی که فقط محل اتصال دو بخش آن متفاوت است، در کابلشو فول بیمتال، کل بدنه (هم بشکه و هم زبانه) از جنس آلیاژ بیمتال (معمولاً مس-آلومینیوم) ساخته میشود. این تکنولوژی پیشرفتهتر، مقاومت به مراتب بالاتری در برابر خوردگی گالوانیک ایجاد میکند و برای محیطهای بسیار خورنده مانند صنایع پتروشیمی، پالایشگاهها، مناطق ساحلی با رطوبت و نمک بالا و نیروگاهها که پایپینگ و تجهیزات در معرض عوامل شیمیایی هستند، گزینۀ ایدهآلی است. همچنین، در مکانهایی که احتمال پاشش مواد شیمیایی روی اتصالات وجود دارد، فول بیمتال امنیت بیشتری فراهم میکند
کابلشو سفارشی
در پروژههای صنعتی بزرگ و خاص، همیشه نمیتوان از کابلشوهای استاندارد موجود در بازار استفاده کرد. ممکن است نیاز به یک زبانه با ابعاد خاص، دو سوراخ روی زبانه، زاویۀ خم متفاوت، طول بشکۀ بلندتر یا حتی آلیاژ مخصوص داشته باشید. اینجاست که تولیدکنندگان کابلشوهای سفارشی وارد عمل میشوند. شما میتوانید نقشۀ فنی و مشخصات دقیق مورد نظر خود را به سازنده ارائه دهید و کابلشوهایی دقیقاً مطابق با نیاز پروژه دریافت کنید. این گزینه برای پروژههای EPC، پستهای برق خاص و صنایع حساس یک راهحل ارزشمند است.
