سپاه کوچک اتصالات: شیرجهای عمیق در دنیای تخصصی انواع سرسیم (وایرشو)

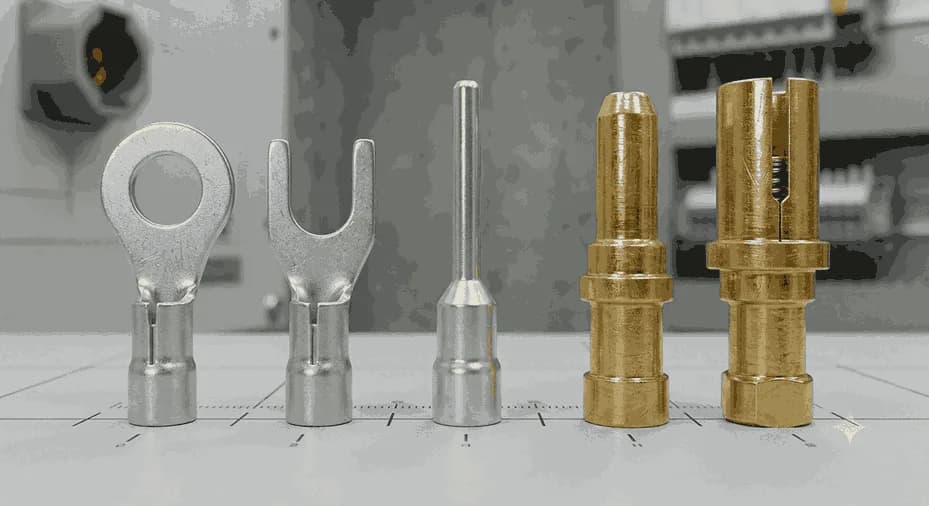

در نگاه اول، یک سرسیم فقط یک قطعۀ کوچک فلزی است که سر سیم را میپوشاند. اما از نگاه یک مهندس برق یا یک تکنسین کارکشته، این قطعۀ ریزنقش یکی از مهمترین نقاط یک سیستم الکتریکی است. جایی که بیشترین خرابیها، اتصالیها و آتشسوزیها از آن شروع میشود. انتخاب نوع اشتباه سرسیم میتواند یک پروژۀ بینقص را به یک فاجعه تبدیل کند. در این مقاله، به سراغ چهار عضو اصلی خانوادۀ سرسیمها میرویم و آنها را زیر ذرهبین میبریم: سرسیم گرد (حلقوی)، سرسیم دوشاخ، سرسیم سوزنی و سرسیم برنجی. میخواهیم ببینیم هر کدام برای چه میدانی ساخته شدهاند و در چه شرایطی میدرخشند. اگر تا پایان این مقاله همراه ما باشید، انتخاب نوع سرسیم برایتان از روی حدس و گمان خارج شده و به یک تصمیم دقیق مهندسی تبدیل میشود.
بخش اول: سرسیم گرد (حلقوی) – سلطان اتصالات ایمن
وقتی پای ایمنی و اطمینان مطلق در میان باشد، سرسیم گرد بیرقیب است. چرا که تنها نوعی است که حتی اگر پیچ اتصال در اثر لرزش یا گرما کاملاً شل شود، باز هم از جای خود خارج نمیشود و دور پیچ باقی میماند. این ویژگی حیاتی، این سرسیم را به انتخاب اول برای موارد زیر تبدیل کرده است: اتصالات ارت (زمین) که ایمنی جان انسانها به آن وابسته است. ترمینالهای باتری خودرو و سیستمهای برق اضطراری. اتصالات شینههای مسی در تابلوهای برق صنعتی. و در کل هر جایی که اتصال تحت لرزش دائمی است (مانند موتورخانهها و پمپها). نصب سرسیم گرد کمی زمانبرتر از انواع دیگر است، زیرا پیچ باید کاملاً باز شود. اما این زمان اضافی، هزینۀ ناچیزی است که بابت تضمین ایمنی پرداخت میکنید.
بخش دوم: سرسیم دوشاخ (U شکل) – سرعتعمل در فضاهای تنگ
تصور کنید در حال سیمکشی یک تابلو برق شلوغ هستید با دهها کنتاکتور و ترمینال ردیفی که فضای دسترسی به پیچها بسیار محدود است. باز و بسته کردن کامل پیچها برای نصب سرسیم گرد در چنین فضایی یک کابوس وقتگیر است. اینجا است که سرسیم دوشاخ مانند یک قهرمان وارد عمل میشود. طراحی دو شاخۀ U شکل آن به شما این امکان را میدهد که فقط با یک یا دو دور شل کردن پیچ، سرسیم را به راحتی از کنار بلغزانید و دور پیچ قرار دهید، سپس پیچ را محکم کنید. این یعنی سرعت نصب چند برابر میشود. کاربرد اصلی این نوع در تابلوهای برق، ترمینالهای ردیفی، پشت کلیدها و پریزها و هر جایی است که تراکم اتصالات بالاست. البته، همانطور که قبلاً اشاره شد، اگر پیچ کاملاً شل شود، سرسیم دوشاخ ممکن است جدا شود. بنابراین در مکانهایی که ایمنی در برابر لرزش اولویت اول است، سرسیم گرد را فدای سرعت نکنید.
بخش سوم: سرسیم سوزنی – ظرافت در اتصالات حساس
دنیای الکترونیک صنعتی پر است از ترمینالهای کوچک، فنری و حساس که مستقیماً روی بردهای مدار چاپی نصب شدهاند. این ترمینالها برای سیمهای افشان طراحی نشدهاند. اگر یک سیم افشان را مستقیماً داخل چنین ترمینالی بگذارید، چند اتفاق بد میافتد: اول اینکه رشتههای سیم پخش میشوند و ممکن است با ترمینال بغلی اتصال کوتاه ایجاد کنند. دوم اینکه پیچ ترمینال، رشتههای ظریف را له کرده و قطع میکند. سوم اینکه سطح تماس واقعی سیم با ترمینال بسیار کم میشود و مقاومت الکتریکی بالا میرود. سرسیم سوزنی برای حل دقیقاً همین مشکلات ساخته شده است. این سرسیم با تجمیع رشتههای سیم در یک پین فلزی یکپارچه و باریک، یک اتصال تمیز، ایمن و با سطح تماس عالی را برای ورود به این ترمینالهای حساس فراهم میکند. از PLCها و رلههای قابل برنامهریزی گرفته تا سنسورها و ماژولهای کنترل صنعتی، همگی نیازمند این نوع سرسیم هستند.
بخش چهارم: سرسیم برنجی – قدرت در شرایط سخت

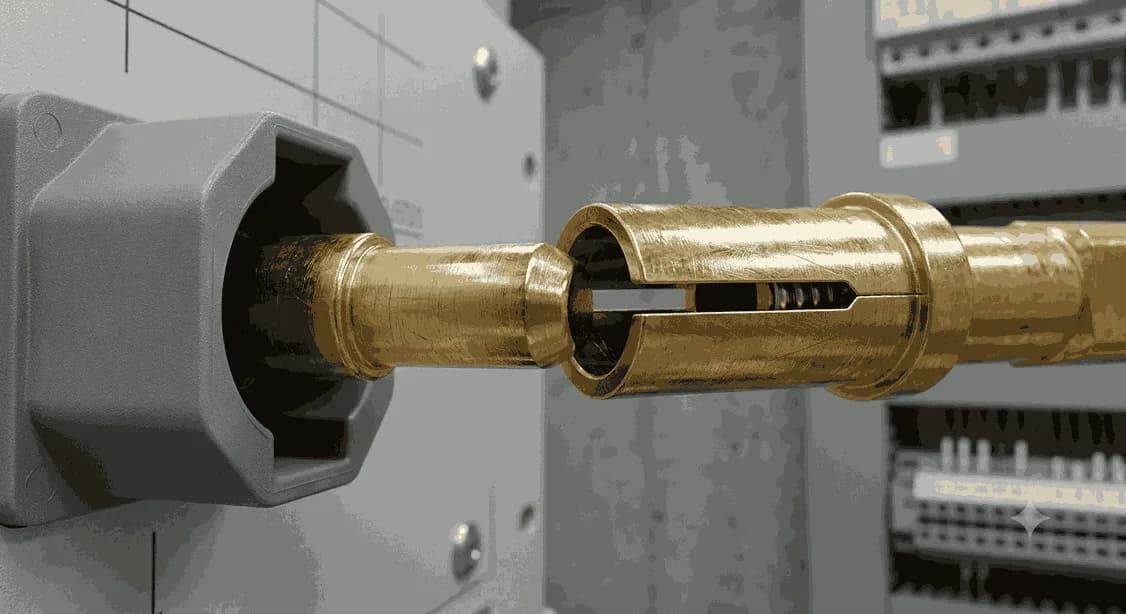

سرسیمهای برنجی، سربازان زرهپوش دنیای اتصالات هستند. برنج که آلیاژی از مس و روی است، سختی و استحکام مکانیکی بالاتری نسبت به مس خالص دارد. به همین دلیل، سرسیمهای برنجی در برابر لرزش، فشار فیزیکی، زنگزدگی و حتی برخی مواد شیمیایی مقاومتر هستند. یکی از رایجترین انواع این خانواده، سرسیمهای کولری (فیش نری و مادگی) هستند که یک سامانۀ اتصال سریع فشاری را تشکیل میدهند. این نوع اتصال که به Push-on Terminal معروف است، به شما اجازه میدهد که سیم را در عرض چند ثانیه و بدون نیاز به پیچ و ابزار خاص، متصل یا جدا کنید. به همین دلیل، در سیمکشی خودروها (اتصالات پشت آمپر، ضبط، بلندگوها، و سیستم برق)، لوازم خانگی (مانند ماشین لباسشویی و یخچال) و تجهیزات صوتی حرفهای بسیار محبوب هستند. سرسیمهای برنجی گرد و دوشاخ هم برای کاربردهایی که نیاز به حداکثر مقاومت مکانیکی در کنار رسانایی خوب دارند (مثلاً اتصالات باتری و استارتر خودرو) به کار میروند.
حالا که با ویژگیهای منحصربهفرد هر یک از این چهار نوع سرسیم آشنا شدید، قدرت انتخاب در دستان شماست. برای خرید انواع سرسیمهای اصل و باکیفیت، میتوانید از خرید انواع سرسیم با کیفت عالی وقیمت مناسب بهره مند شوید و پروژۀ خود را با اتصالاتی استاندارد و ایمن تضمین کنید.
