نظمدهندگان خاموش: شیرجهای عمیق در دنیای تخصصی انواع شینه و کاربردهایشان
در پشت درب بستۀ هر تابلو برق، شاید هیچ قطعهای به اندازۀ یک شینه، مفهوم «نظم و کارایی» را به نمایش نگذارد. در حالی که سیمها میتوانند به سرعت یک تابلو را به یک جنگل درهمتنیده تبدیل کنند، شینهها با آن ساختار یکپارچه و منظم خود، برق را به شکلی ساکت، مطمئن و ایمن تقسیم میکنند. اما همۀ شینهها مثل هم نیستند. هر نوع از این هادیهای ارزشمند برای یک رده از جریان، یک نوع کاربرد و یک سطح از پیچیدگی طراحی شده است. در این مقاله میخواهیم با یک ذرهبین تخصصی، سه عضو اصلی خانوادۀ شینهها یعنی شینه مینیاتوری، شینه فانتزی و شینه مسی را بررسی کنیم و ببینیم هر کدام در چه سناریوهایی میدرخشند.

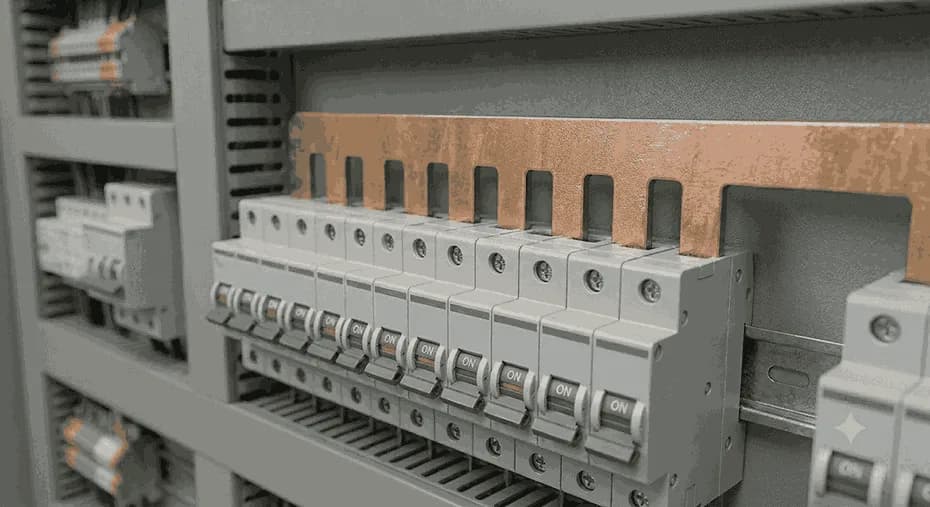

شینه مینیاتوری (شانهای)
اگر یک تابلو برق خانگی یا یک تابلوی توزیع روشنایی کوچک را باز کنید، به احتمال بسیار زیاد با این قطعه مواجه میشوید: یک نوار فلزی باریک و شانهمانند که از زیر به چندین کلید مینیاتوری متصل شده است. شینۀ مینیاتوری که به نام «شینه شانهای» هم معروف است، محبوبترین و پراستفادهترین نوع شینه در سطح جهان است. فلسفۀ طراحی آن، سادگی و سرعت است. پینهای برجستۀ روی شینه با فاصلۀ استاندارد ۱۷.۸ میلیمتر از هم قرار گرفتهاند که دقیقاً با پهنای یک کلید مینیاتوری تکپل برابر است. وظیفۀ اصلی این شینه، تقسیم فاز یا نول ورودی بین چند کلید خروجی است. مزایای اصلی آن عبارتند از: نصب فوقالعاده سریع، کاهش حجم سیمکشی، حذف اتصالات شل و گرمازا، و ایجاد ظاهری بسیار تمیز و حرفهای. این شینهها معمولاً در جریانهای نامی ۶۳، ۸۰، ۱۰۰ و ۱۲۵ آمپر تولید میشوند و برای اکثر مصارف خانگی و تجاری کاملاً ایدهآل هستند.
شینه فانتزی
با افزایش پیچیدگی تابلوهای برق، مهندسان دریافتند که شینههای شانهای ثابت، برای برخی چیدمانهای خاص محدودیت ایجاد میکنند. اینجا بود که «شینه فانتزی» به عنوان یک راهحل هوشمندانه متولد شد. تفاوت بنیادین شینه فانتزی با شینه شانهای در طراحی پینهای آن است. در شینه فانتزی، پینها (که معمولاً از جنس برنج با روکش قلع هستند) به صورت جداگانه و قابل جابجایی طراحی شدهاند. این یعنی شما میتوانید فاصلۀ پینها را برای تطبیق با کلیدهای مختلف (مثلاً کلیدهای دو پل یا سه پل که عرض بیشتری دارند) تنظیم کنید. علاوه بر این، پینهای شینه فانتزی طراحی مهندسیشدهتری دارند و سطح تماس بزرگتر و بهتری را با ترمینال کلید ایجاد میکنند که منجر به کاهش مقاومت تماسی و افزایش قابلیت اطمینان میشود. شینههای فانتزی معمولاً در رنگهای مختلفی مانند آبی، قرمز و مشکی عرضه میشوند که فرآیند سیمبندی را بصریتر میکند.

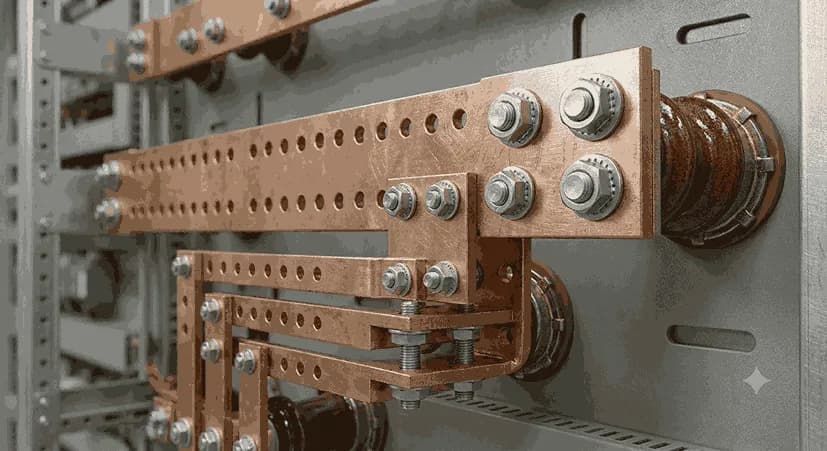

شینه مسی
وقتی جریانهای الکتریکی از مرز ۱۲۵ یا ۲۰۰ آمپر فراتر میروند، بازی کاملاً عوض میشود. در این سطوح، کوچکترین مقاومت الکتریکی میتواند به تولید گرمای بسیار زیادی منجر شود. اینجا دیگر خبری از شینههای باریک و فانتزی نیست؛ «شینه مسی» غول بیرقیب میدان است. شینههای مسی، تسمهها یا میلههای توپری از مس خالص با خلوص بالا (معمولاً بالای ۹۹.۹٪) هستند. سطح مقطع آنها با توجه به جریان عبوری و استانداردهای مهندسی محاسبه میشود و میتواند از چند ده تا چند هزار میلیمتر مربع متغیر باشد. کار با این شینهها کاملاً تخصصی است. آنها باید بر اساس نقشه برش خورده، سوراخکاری شوند و حتی برای جاگیری در فضاهای خاص خمکاری گردند. نصب آنها روی مقرّههای عایق قدرتمند انجام میشود تا در برابر نیروهای الکترودینامیکی ناشی از اتصال کوتاه مقاومت کنند. کاربرد این شینهها در ورودی و خروجی اصلی تابلوهای برق صنعتی، ارتباط بین ترانسفورماتورها و تابلوها، و شینهبندی پستهای فشار ضعیف و متوسط است.
برای خرید انواع شینههای استاندارد و باکیفیت از شانهای و فانتزی گرفته تا شینه مسی، میتوانید به محصولات شینه فروشگاه KEF مراجعه کرده و با مشاورۀ رایگان، بهترین انتخاب را برای پروژۀ خود داشته باشید.
