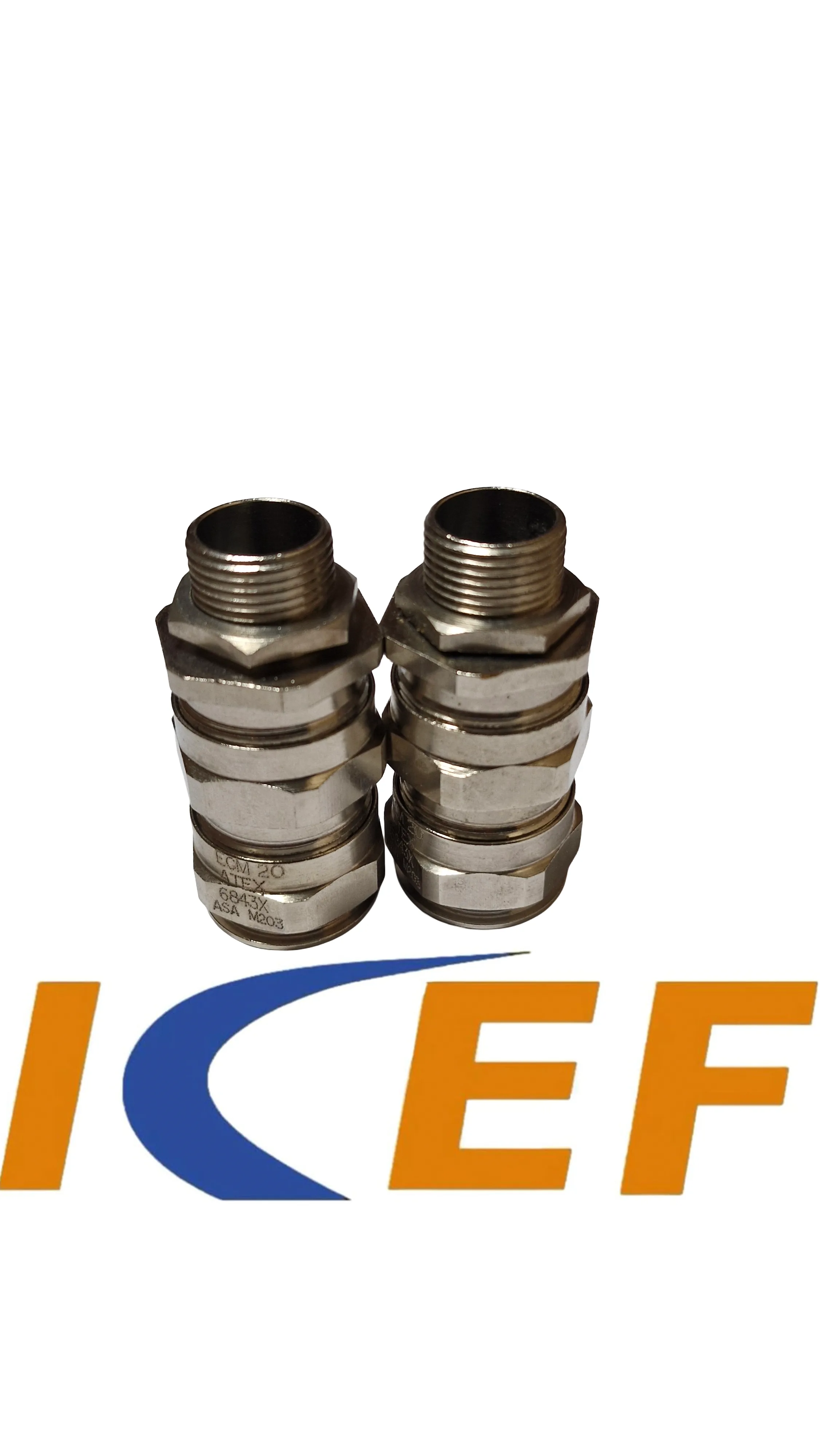

گلند آرمور دار m20

گلند آرموردار M20 – ورود مقتدرانه و ایمن کابل‌های زره‌دار با KEF در محیط‌های صنعتی خشن، نیروگاه‌ها، پالایشگاه‌ها و تأسیسات زیرزمینی، کابل‌ها تنها در صورتی ایمن هستند که هم در برابر آسیب‌های مکانیکی محافظت شوند و هم ورودشان به تجهیزات کاملاً آب‌بندی شده باشد. کابل‌های زره‌دار (SWA) با لایه فولادی خود این حفاظت مکانیکی را فراهم می‌کنند، اما اتصال آن‌ها به تابلو برق نیازمند قطعه‌ای تخصصی است: گلند آرموردار. فروشگاه اینترنتی KEF با عرضه گلند آرموردار M20 از جنس برنج با روکش نیکل، پاسخی حرفه‌ای به این نیاز حیاتی داده است؛ قطعه‌ای که نه‌تنها کابل را محکم مهار می‌کند، بلکه با ایجاد اتصال زمین برای لایه زره، ایمنی الکتریکی را به سطحی فراتر می‌برد. مشخصات فنی گلند آرموردار M20 عرضه‌شده در KEF سایز رزوه: M20 × 1.5 میلی‌متر (استاندارد متریک ISO) نوع کابل قابل‌قبول: کابل‌های زره‌دار با زره سیم فولادی (SWA – Steel Wire Armoured) محدوده قطر غلاف خارجی کابل: تقریباً ۱۰ تا ۱۵ میلی‌متر (بسته به مدل دقیق) محدوده قطر لایه زره: متناسب با ضخامت‌های استاندارد SWA جنس بدنه و قطعات اصلی: برنج با آبکاری نیکل (Nickel-Plated Brass) – مقاوم در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی درجه حفاظت (IP): IP66 (محافظت کامل در برابر گردوغبار و آب پرفشار) – در صورت نصب صحیح با واشرهای سالم دمای کاری: ۲۰- تا ۱۱۰+ درجه سانتی‌گراد اجزای تشکیل‌دهنده: بدنه اصلی، مهره قفلی، گیره مخروطی (Cone Clamping Ring)، مهره آب‌بندی (Sealing Nut)، واشر O-Ring، تگ ارت (Earth Tag) و شرود محافظ بسته‌بندی در KEF: عرضه به‌صورت تکی با پیچ و مهره‌های همراه و امکان خرید عمده برای پیمانکاران اجزای گلند آرموردار M20 و عملکرد هر یک ۱. بدنه اصلی (Body): از برنج نیکل‌اندود، بخش مرکزی که رزوه M20 روی آن قرار دارد و از بیرون تابلو وارد می‌شود. ۲. مهره قفلی (Locknut): از داخل تابلو بسته می‌شود و گلند را روی بدنه تابلو تثبیت می‌کند. ۳. گیره مخروطی (Cone Clamping Ring): وظیفه اصلی آن فیکس کردن لایه زره فولادی کابل است. با سفت شدن مهره آب‌بندی، این گیره مخروطی جمع می‌شود و زره کابل را محکم در بر می‌گیرد. این اتصال مکانیکی علاوه بر مهار فیزیکی، تماس الکتریکی لازم برای ارتینگ را نیز فراهم می‌کند. ۴. مهره آب‌بندی (Sealing Nut): با سفت شدن، هم واشر لاستیکی را برای آب‌بندی دور غلاف خارجی کابل فشرده می‌کند و هم گیره مخروطی را فعال می‌سازد. ۵. تگ ارت (Earth Tag): یک زبانه فلزی که روی بدنه گلند قرار می‌گیرد و با یک پیچ به هادی ارت متصل می‌شود. این تگ، مسیری کم‌مقاومت برای تخلیه جریان‌های خطا از زره کابل به سیستم زمین فراهم می‌کند و نقش حیاتی در ایمنی دارد. ۶. شرود محافظ: یک پوشش پلاستیکی یا فلزی که روی بخش انتهایی گلند و تگ ارت قرار می‌گیرد تا از تماس‌های ناخواسته و آسیب فیزیکی جلوگیری کند. مزایای کلیدی گلند آرموردار M20 نسبت به گلندهای ساده ۱. اتصال زمین (Earthing) یکپارچه: بزرگ‌ترین مزیت گلند آرموردار، قابلیت اتصال زمین زره کابل است. زره فولادی SWA یک هادی بزرگ است و در صورت عدم اتصال به زمین، در شرایط خطا می‌تواند به شدت خطرناک شود. گلند آرموردار از طریق گیره مخروطی و تگ ارت، این اتصال حیاتی را برقرار می‌کند. ۲. مهار کامل کابل‌های سنگین: کابل‌های زره‌دار وزن قابل‌توجهی دارند و در صورت مهار ضعیف، ممکن است به ترمینال‌های داخلی تابلو فشار وارد کنند. گیره مخروطی، هم غلاف خارجی و هم زره را محکم فیکس می‌کند و از انتقال نیروهای کششی و پیچشی به داخل تابلو جلوگیری می‌نماید. ۳. دوام و طول عمر بالا: بدنه برنجی با روکش نیکل، در محیط‌های صنعتی، ساحلی، شرجی و حتی در مجاورت مواد شیمیایی خورنده (مانند پالایشگاه‌ها و صنایع پتروشیمی) سال‌ها بدون زنگ‌زدگی کار می‌کند. ۴. حفاظت IP66 مطمئن: برخلاف گلندهای ساده که ممکن است در برابر شست‌وشوی پرفشار آب مقاوم نباشند، گلند آرموردار با مکانیزم چندلایه آب‌بندی خود، نفوذ گردوغبار و آب را به‌طور کامل مسدود می‌کند. کاربردهای اصلی گلند آرموردار M20 تابلوهای برق صنعتی: ورود کابل‌های تغذیه اصلی با زره SWA به تابلوهای توزیع، فرمان و MCC صنایع نفت، گاز و پتروشیمی: محیط‌های با ریسک انفجار که نیاز به اتصال زمین مطمئن و آب‌بندی کامل دارند تأسیسات زیرزمینی و تونل‌ها: جایی که کابل‌ها در معرض رطوبت دائم و فشارهای مکانیکی هستند نیروگاه‌ها و پست‌های برق: اتصال کابل‌های قدرت زره‌دار به ترانسفورماتورها، ژنراتورها و تابلوهای اصلی صنایع معدنی و سیمان: محیط‌های پرگردوغبار با نیاز به مهار محکم کابل‌ها تأسیسات دریایی و ساحلی: مقاومت عالی برنج نیکل‌اندود در برابر نمک و رطوبت بالا راهنمای نصب گام‌به‌گام گلند آرموردار M20 ۱. آماده‌سازی کابل: ابتدا غلاف خارجی کابل را به اندازه‌ای که وارد تابلو می‌شود بردارید. مراقب باشید به زره فولادی زیرین آسیب نزنید. سپس زره را به اندازه حدود ۱.۵ سانتی‌متر از انتهای غلاف خارجی نمایان کنید. ۲. باز کردن گلند: مجموعه را کاملاً باز کنید: مهره آب‌بندی، گیره مخروطی و مهره قفلی را از بدنه جدا کنید. تگ ارت را نیز موقتاً باز بگذارید. ۳. نصب بدنه روی تابلو: بدنه را از بیرون تابلو وارد سوراخ ۲۱ میلی‌متری کنید و از داخل با مهره قفلی محکم ببندید. واشر O-Ring پشت بدنه، آب‌بندی با سطح تابلو را تأمین می‌کند. ۴. قرار دادن کابل: کابل را از مهره آب‌بندی و گیره مخروطی عبور دهید. گیره مخروطی باید دقیقاً روی بخش زره‌دار کابل بنشیند (حدفاصل غلاف خارجی و عایق داخلی). زره فولادی باید درون شیارهای گیره مخروطی قرار گیرد. ۵. فشرده‌سازی: مهره آب‌بندی را روی بدنه ببندید و با آچار محکم کنید. این کار هم‌زمان گیره مخروطی را دور زره جمع می‌کند و واشر لاستیکی را دور غلاف خارجی کیپ می‌نماید. ۶. اتصال تگ ارت: تگ ارت را روی بدنه پیچ کنید و سیم ارت را به آن متصل نمایید. در نهایت شرود محافظ را روی انتهای گلند قرار دهید. چرا گلند آرموردار M20 را باید از فروشگاه KEF بخرید؟ تضمین اصالت و کیفیت: KEF این گلند را مستقیماً از واردکنندگان معتبر تأمین می‌کند و از برنج با روکش نیکل استاندارد بودن آن اطمینان دارد – نه آهن آب‌کاری‌شده که بعد از مدتی زنگ بزند. قیمت رقابتی در بازار: خرید بی‌واسطه از KEF به معنای حذف هزینه‌های اضافه و ارائه قیمتی منصفانه است. برای سفارش‌های عمده، تخفیف ویژه پیمانکاران در نظر گرفته می‌شود. ارسال فوری و بسته‌بندی حرفه‌ای: تمامی قطعات گلند (بدنه، مهره‌ها، گیره، تگ ارت و شرود) در بسته‌بندی مقاوم و جداگانه قرار می‌گیرند تا در حمل‌ونقل آسیبی نبینند و هیچ قطعه‌ای گم نشود. پشتیبانی فنی تخصصی: تیم کارشناسی KEF آماده پاسخگویی به سؤالات شما درباره سایز مناسب گلند، نحوه نصب و تطبیق با کابل‌های مختلف است. اگر مطمئن نیستید M20 برای کابل شما مناسب است یا خیر، با ما تماس بگیرید. همین حالا سفارش دهید برای خرید گلند آرموردار M20 برنجی اصل با ضمانت کیفیت، به وب‌سایت فروشگاه KEF مراجعه کرده و سفارش خود را ثبت کنید. امنیت و دوام را با KEF به تأسیسات برقی خود بیاورید.
