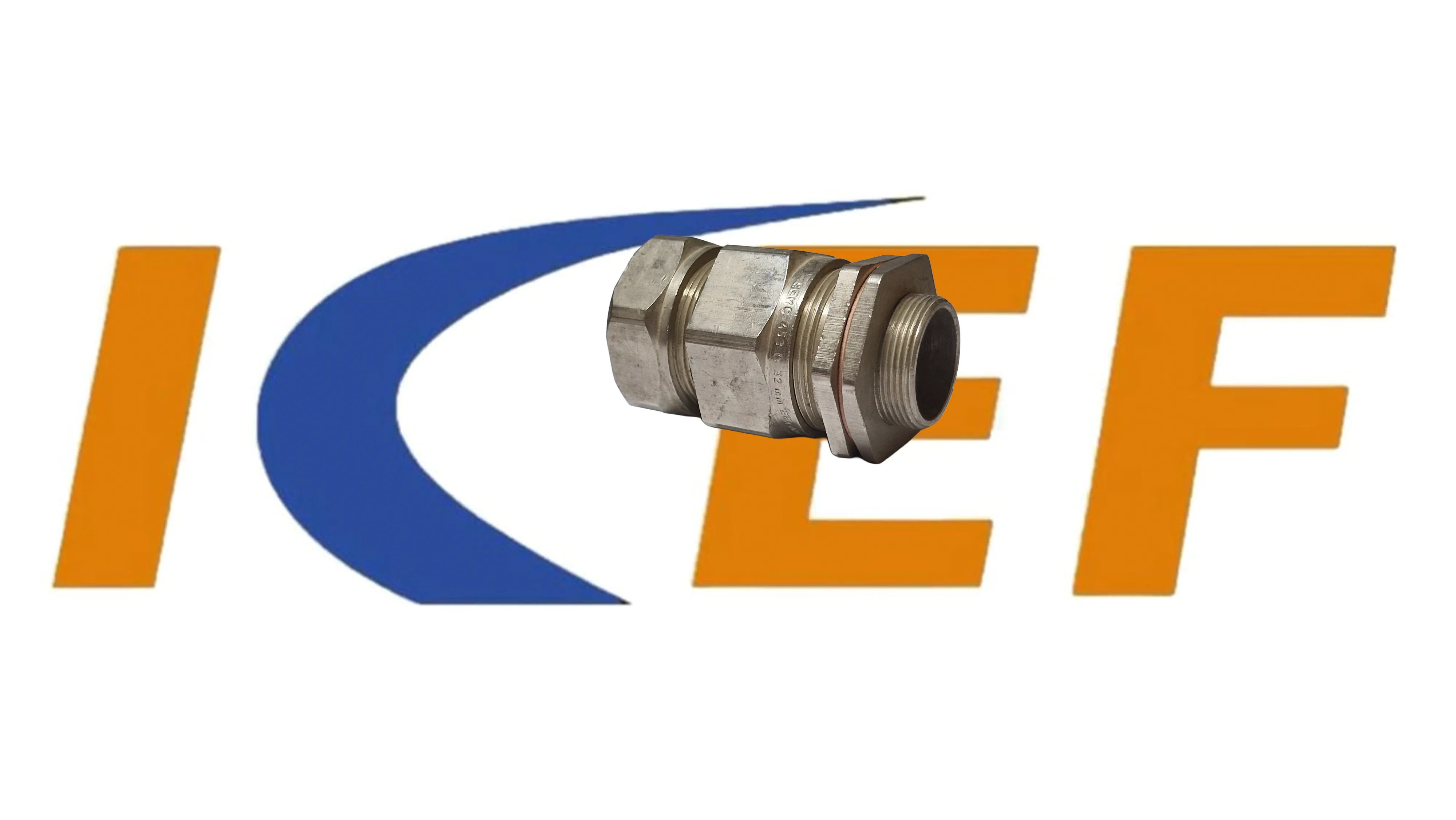

گلند آرموردار M32 – مهار ایمن کابل‌های زره‌دار سنگین با KEF وقتی پای کابل‌های قدرت با سطح مقطع بالا و زره فولادی (SWA) در میان باشد، دیگر هیچ اتصالی نباید سرسری گرفته شود. کوچک‌ترین ضعف در مهار یا ارتینگ می‌تواند به فاجعه‌ای تمام‌عیار منجر شود. فروشگاه اینترنتی KEF با عرضهٔ گلند آرموردار M32 پاسخگوی نیاز مهندسان، پیمانکاران و صنعتگرانی است که با کابل‌های اصلی تغذیه سروکار دارند. این گلند با رزوهٔ M32، بزرگ‌ترین عضو در خانوادهٔ پرکاربرد گلندهای آرموردار است و برای مهار ایمن کابل‌های قطور، آب‌بندی بی‌نقص در برابر عوامل محیطی و ایجاد مسیری کم‌مقاومت برای اتصال زمین زره کابل طراحی شده. KEF این قطعهٔ حیاتی را از برنج با روکش نیکل و مطابق با استانداردهای بین‌المللی تأمین کرده تا خیال شما از بابت ایمنی تأسیسات راحت باشد. مشخصات فنی گلند آرموردار M32 عرضه‌شده در KEF سایز رزوه: M32 × 1.5 میلی‌متر (استاندارد متریک ISO) قطر سوراخ موردنیاز روی تابلو: ۳۲.۵ تا ۳۳ میلی‌متر نوع کابل قابل‌قبول: کابل‌های زره‌دار با زره سیم فولادی (SWA)، زره نواری فولادی (STA) و کابل‌های مسلح مشابه محدودهٔ قطر غلاف خارجی کابل: تقریباً ۲۰ تا ۲۷ میلی‌متر (بسته به مدل دقیق، این بازه پوشش داده می‌شود) محدودهٔ قطر زره: متناسب با کابل‌های SWA با سطح مقطع‌های بالا (معمولاً ۲۵ تا ۷۰ میلی‌متر مربع و بالاتر) جنس بدنه و قطعات اصلی: برنج با آبکاری نیکل (Nickel-Plated Brass) – مقاومت عالی در برابر خوردگی، زنگ‌زدگی، رطوبت، آب نمک و بسیاری از مواد شیمیایی درجهٔ حفاظت (IP): IP66 (محافظت کامل در برابر نفوذ گردوغبار و آب پرفشار) – به شرط نصب صحیح و سالم بودن واشرها دمای کاری: ۲۰- تا ۱۱۰+ درجه سانتی‌گراد (مناسب برای محیط‌های بسیار سرد و بسیار گرم) گواهی‌ها: منطبق با استانداردهای BS 6121، IEC 62444 و EN 50262 برای گلندهای آرموردار صنعتی اجزای کامل مجموعه: بدنهٔ اصلی رزوه‌دار M32، مهرهٔ قفلی، گیرهٔ مخروطی زره (Armour Cone)، مهرهٔ آب‌بندی عقب، واشر O-Ring بدنه، واشر لاستیکی آب‌بندی کابل، تگ ارت (Earth Tag)، پیچ و مهرهٔ اتصال ارت، و شرود محافظ بسته‌بندی در KEF: عرضه به‌صورت تکی با تمام قطعات، و امکان خرید عمده با تخفیف ویژه برای پیمانکاران، تابلو‌سازان و فروشگاه‌های لوازم برقی ساختار و عملکرد دقیق اجزای گلند آرموردار M32 ۱. بدنه (Body): ستون اصلی گلند با رزوهٔ M32. این قطعه از بیرون تابلو وارد سوراخ می‌شود. برنج نیکل‌اندود آن در برابر ضربه و شرایط جوی خشن دوام بالایی دارد. ۲. مهرهٔ قفلی (Locknut): از داخل تابلو روی بدنه بسته می‌شود و گلند را به‌طور محکم به پوستهٔ تابلو فیکس می‌کند. شیارهای آن برای استفاده با آچار طراحی شده‌اند. ۳. گیرهٔ مخروطی (Armour Cone Ring): حیاتی‌ترین بخش گلند آرموردار. این حلقهٔ مخروطی‌شکل با دندانه‌های دقیق، مستقیماً روی زره فولادی کابل سوار می‌شود. با سفت شدن مهرهٔ عقب، مخروط جمع شده و زره را به‌شدت در بر می‌گیرد. این درگیری مکانیکی، هم کابل را از نظر فیزیکی مهار می‌کند و هم اتصال الکتریکی لازم برای ارتینگ را فراهم می‌سازد. ۴. مهرهٔ آب‌بندی عقب (Back Seal Nut): با چرخاندن این مهره، نیروی محوری به گیره مخروطی و واشر لاستیکی داخلی منتقل می‌شود. نتیجه: زره فیکس می‌شود و غلاف خارجی کابل به‌طور کامل آب‌بندی می‌گردد. ۵. تگ ارت (Earth Tag): زبانه‌ای فلزی از جنس برنج یا فولاد ضدزنگ که امکان اتصال یک سیم ارت مسی (معمولاً ۱۰ تا ۱۶ میلی‌متر مربع) را فراهم می‌کند. این تگ تضمین می‌کند که زره کابل هم‌پتانسیل با سیستم زمین تأسیسات باشد. ۶. شرود محافظ: کاور پلاستیکی یا الاستومری که روی تگ ارت و بخش انتهایی گلند قرار می‌گیرد و از تجمع آلودگی، تماس‌های ناخواسته و آسیب‌های جزئی جلوگیری می‌کند. مزایای کلیدی گلند آرموردار M32 نسبت به گلندهای غیرآرموردار ۱. ایمنی الکتریکی تضمین‌شده: زره فولادی یک کابل SWA در صورت عدم اتصال به زمین، در شرایط خطا به شدت برق‌دار شده و خطر برق‌گرفتگی و آتش‌سوزی ایجاد می‌کند. گلند آرموردار M32 با تگ ارت یکپارچه، این ریسک را به صفر می‌رساند. ۲. مهار مکانیکی فوق‌سنگین: کابل‌های با سطح مقطع ۵۰ یا ۷۰ میلی‌متر مربع وزن و سفتی بالایی دارند. گیرهٔ مخروطی این گلند با چنگ‌انداختن به زره، از انتقال هرگونه کشش، پیچش یا فشار به ترمینال‌های داخلی تابلو جلوگیری می‌کند. ۳. آب‌بندی بی‌نقص در محیط‌های پرفشار: طراحی چندلایهٔ آب‌بندی (واشر O-Ring بین بدنه و تابلو + واشر فشاری دور غلاف کابل) استاندارد IP66 را محقق می‌کند. این یعنی حتی شست‌وشوی تابلو با جت آب یا دفن‌شدن در خاک مرطوب، به داخل نفوذ نمی‌کند. ۴. طول عمر چند دهه در محیط‌های خورنده: برنج با روکش نیکل، یکی از مقاوم‌ترین ترکیبات در برابر نمک، اسیدهای ضعیف، قلیاها و گازهای صنعتی است. این گلند برای تأسیسات ساحلی، دریایی، پالایشگاهی و صنایع شیمیایی یک انتخاب مادام‌العمر محسوب می‌شود. ۵. انطباق با سخت‌گیرانه‌ترین استانداردهای جهانی: گلند آرموردار M32 عرضه‌شده در KEF با الزامات BS و IEC مطابقت دارد و مورد تأیید ناظران پروژه‌های صنعتی و نظام مهندسی است. کاربردهای اصلی گلند آرموردار M32 تابلوهای اصلی توزیع فشار ضعیف و متوسط (LV/MV): ورود کابل‌های تغذیهٔ اصلی با سطح مقطع بالا (تا ۷۰ میلی‌متر مربع و بیشتر). پست‌های برق زمینی و هوایی: اتصال کابل‌های SWA به ترانسفورماتورها، کلیدهای اصلی و تابلوهای اندازه‌گیری. نیروگاه‌ها و صنایع انرژی: ژنراتورها، توربین‌ها و سیستم‌های تحریک. صنایع نفت، گاز و پتروشیمی (Safe & Zone 2 Areas): جایی که آب‌بندی کامل و ارتینگ مطمئن یک الزام حیاتی است. تأسیسات زیرزمینی، تونل‌ها و مترو: محیط‌های با رطوبت دائم و فشار مکانیکی بالا. صنایع فولاد، معادن و سیمان: مقاومت در برابر گردوغبار فلزی، لرزش و ضربات احتمالی. تأسیسات دریایی و ساحلی: اسکله‌ها، کشتی‌ها و سکوهای دریایی. گام‌های نصب اصولی گلند آرموردار M32 ۱. آماده‌سازی دقیق کابل: غلاف خارجی را به اندازهٔ کافی (حداقل ۴ تا ۶ سانتی‌متر بیشتر از عمق ورود) جدا کنید. زره فولادی را با دقت به طول ۲ تا ۲.۵ سانتی‌متر نمایان کرده و لبه‌های تیز آن را با سوهان صاف کنید تا به واشرها آسیب نزند. ۲. مونتاژ اولیه روی کابل: مهرهٔ آب‌بندی عقب و سپس گیرهٔ مخروطی را به ترتیب روی کابل بیندازید. گیره را طوری قرار دهید که کاملاً روی بخش زره‌دار بنشیند. ۳. نصب بدنه روی تابلو: سوراخی به قطر ۳۳ میلی‌متر در تابلو ایجاد و پلیسه‌گیری کنید. بدنه را از بیرون وارد سوراخ کرده و از داخل با مهرهٔ قفلی محکم ببندید. از قرارگیری صحیح واشر O-Ring بین بدنه و سطح تابلو اطمینان حاصل کنید. ۴. بستن نهایی: مهرهٔ آب‌بندی عقب را روی رزوهٔ بدنه بپیچانید. هم‌زمان با آچار محکم کنید تا گیرهٔ مخروطی دور زره جمع شود و واشر دور غلاف خارجی کیپ گردد. یک کشش ملایم به کابل وارد کنید تا از محکم شدن آن مطمئن شوید. ۵. اتصال تگ ارت: تگ ارت را روی بدنه پیچ کنید. سیم ارت با سطح مقطع مناسب (ترجیحاً ۱۰ یا ۱۶ میلی‌متر مربع) را با کابلشو به آن متصل کرده و محکم کنید. شرود محافظ را در انتها نصب کنید. چرا گلند آرموردار M32 را باید از فروشگاه KEF بخرید؟ اصالت مواد تضمینی: بدنهٔ برنج با روکش نیکل واقعی، نه نمونه‌های آهنی آب‌کاری‌شده که ظرف یک سال زنگ می‌زنند و ایمنی را به خطر می‌اندازند. مجموعهٔ کامل و بدون نقص: تمامی قطعات (گیره، مهره‌ها، واشرها، تگ ارت و شرود) دقیقاً مطابق با لیست قطعات استاندارد در جعبه قرار دارند. قیمت رقابتی در بازار: KEF با حذف واسطه‌ها، این گلند استراتژیک را با قیمتی کاملاً منصفانه عرضه می‌کند. برای خریدهای عمده و پروژه‌ای، تخفیف‌های ویژه در نظر گرفته شده است. ارسال سریع و ایمن: بسته‌بندی بالشتکی برای جلوگیری از خط‌وخش در حمل‌ونقل، و ارسال فوری با پست پیشتاز، باربری یا پیک. مشاورهٔ فنی رایگان: اگر دربارهٔ تطابق سایز گلند با کابل خود مردد هستید (مثلاً قطر غلاف یا نوع زره)، کافی است با KEF تماس بگیرید تا کارشناسان ما با محاسبهٔ دقیق، سایز صحیح را به شما پیشنهاد دهند. همین حالا اقدام کنید برای خرید گلند آرموردار M32 اصل با تضمین کیفیت و قیمت مناسب از فروشگاه KEF، به وب‌سایت ما مراجعه کرده و سفارش خود را ثبت نمایید. ایمنی تأسیسات شما اولویت ماست.
